Operační zesilovače - příklady, zapojení a schémata
Operační zesilovač je nezbytnou součástí mnoha elektronických obvodů, které používáme do dnes. Jeho první použití se ovšem datuje už od roku 1938.
Princip a použití - Ideální zesilovač, schémata - Analogové obvody
Operační zesilovač princip
Operační zesilovač funguje na principu elektronického obvodu. Tento prvek tvoří základ všech analogických elektronických systémů (historie). V současnosti se rovněž jedná o naprosto nepostradatelný obvod. Současné zesilovače jsou konstruovány jako integrované obvody, které velice často sdružují více operačních zesilovačů. A jsou pro mnoho elektronických zařízení něco jako je fotbal pro sport.
Operační zesilovač a jeho použití - bipolární operační zesilovač
Operační zesilovače se v současnosti používají jako stejnosměrné a střídavé zesilovače napěťového signálu nebo klopné obvody, omezovače amplitudy a aktivní elektronické filtry. Rovněž nesmíme zapomenout na využití při převodu analogového do digitálního signálu.
Bipolární tranzistory se používají jako operační zesilovače. Bipolární operační zesilovač tedy vychází z tohoto technického konceptu, nicméně toto označení není nejvhodnější. Vznik těchto operačních zesilovačů se datuje kolem 60. let 20. století.

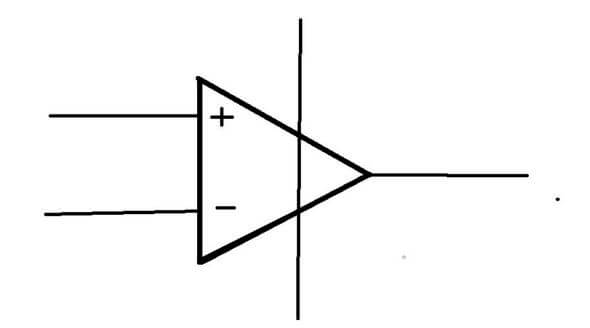

Schématická značka operační zesilovač
Schématická značka pro operační zesilovač je velice jednoduchá a zcela logická. Na schématickou značku OZ se můžete podívat zde:
Ideální operační zesilovač
Ve výpočtech se pro přehlednost operační zesilovač nahrazuje takzvaným ideálním operačním zesilovačem. V praxi žádné výpočty s ideálním operačním zesilovačem neplatí. Na schéma výpočtu se podívejte zde:
UOUT = A . (U+ - U- )
Operační zesilovače reálná schémata

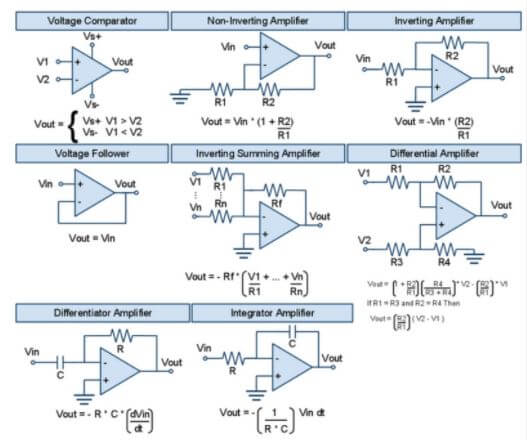

Schémata operačního zesilovače na první pohled mohou vypadat poměrně složitě, nicméně pokud se podívám pozorně, opak je pravdou. Plánek s nejběžnějšími reálnými schématy naleznete zde:
Foto: Facebook
High end operacni zesilovače
High end operační zesilovač se používají v nejnovějších elektronických obvodech. Jejich vlastnosti se téměř blíží k ideálním operačním zesilovačům, nicméně jejich kvalit se jim dosáhnout nikdy nepodaří. Tyto rychlé operační zesilovače fungují na stejném principu, nicméně jsou kvalitnější, než zastaralé OZ, které se používaly v analogových obvodech.
Analogové obvody
Operační zesilovače se využívaly zejména v analogových obvodech, kde se vyskytoval už od roku 1938. Použití v historických analogových počítačích bylo nezbytné. V analogových systémech je totiž operační zesilovač ekvivalentem mikroprocesoru, který nalezneme u digitálních systémů.
Pandatron
Pandatron byl oblíbený web, který se věnoval zaměření na elektrotechniku. Jeho majitel nicméně už zemřel a obsah se nepodařilo obnovit. Na fórech zaměřených na elektrotechniku, včetně Operační zesilovačů, probíhaly sbírky, které měly pomoci tento web obnovit a přivést k životu. Bohužel se nic podobného nepodařilo a obsah webu Pandatron je nenávratně ztracen.
